储能系统成本主要由电池和储能逆变器构成,两者合计构成电化学储能系统成本的80%,其中储能逆变器占到20%。IGBT绝缘栅双极型晶体管为储能逆变器的上游原材料,IGBT的性能决定了储能逆变器的性能,占逆变器价值量的20%-30%。
IGBT在储能领域的主要作用就是变压、变频、交变转换等,是储能应用中不可缺少的器件。
1.储能 IGBT 价值量较光伏更高
储能用更多的 IGBT 和 SiC,涉及到 DCDC 和 DCAC 两个环节。两种方案,光储一体以及单独储能系统。独立的储能系统,功率半导体器件的用量是光伏的 1.5 倍左右。目前光储一体可能占比超过 60-70%,单独储能系统占比 30%。

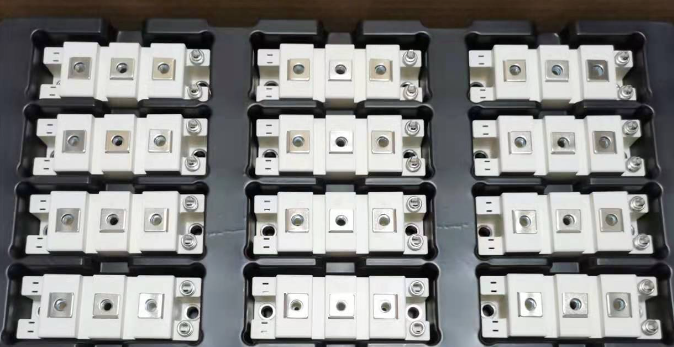

比亚迪IGBT模块
2.IGBT具有广泛的应用层,在储能逆变器中较MOSFET更具优势
在实际项目中IGBT已逐渐取代MOSFET作为光伏逆变器和风力发电逆变器的核心器件,新能源发电行业的迅速发展将成为IGBT行业持续增长的全新动力。
IGBT,绝缘栅双极型晶体管,绝缘栅简单理解是一个阀门。通俗的理解,是带阀门控制的能控制电子双向(多向)流动的晶体管。
西门子IGBT模块
是由BJT双极型三极管和绝缘栅型场效应管MOS组成的复合全控型电压驱动式功率半导体器件, 兼有 MOSFET金氧半场效晶体管的高输入阻抗和电力晶体管GTR的低导通压降两方面的优点。

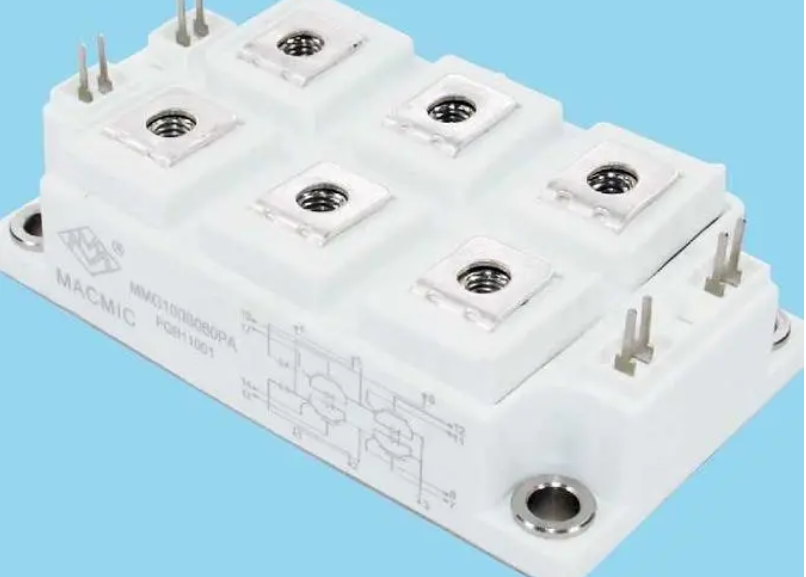

宏微IGBT模块
IGBT的开关作用是通过加正向栅极电压形成沟道,给PNP 晶体管提供基极电流,使IGBT 导通。反之,加反向门极电压消除沟道,流过反向基极电流,使IGBT 关断。IGBT 的驱动方法和 MOSFET 基本相同,只需控制输入极N 一沟道MOSFET,所以具有高输入阻抗特性。
IGBT是能源变换与传输的核心器件,俗称电力电子装置的“CPU”,作为国家战略性新兴产业,在新能源装备等领域应用极广。
IGBT具备包括输入阻抗高、控制功率小、驱动电路简单、开关速度快、通态电流大、导通压降低、损耗小等诸多优点,因此在当前市场环境中具有绝对优势。
因此,IGBT成为当前功率半导体市场最主流的器件,在新能源发电、电动汽车及充电桩、电气化船舶、直流输电、储能、工业电控和节能等众多领域均有广泛应用。

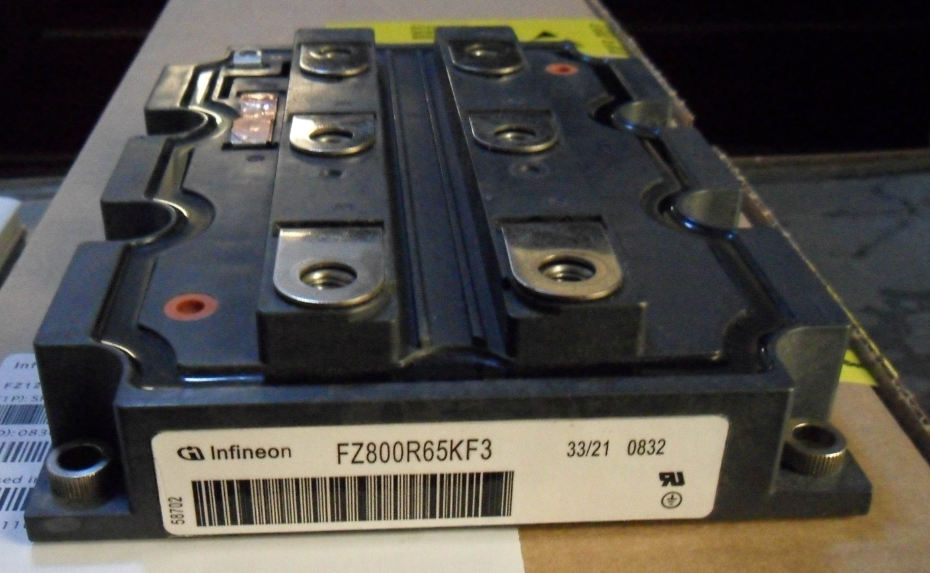

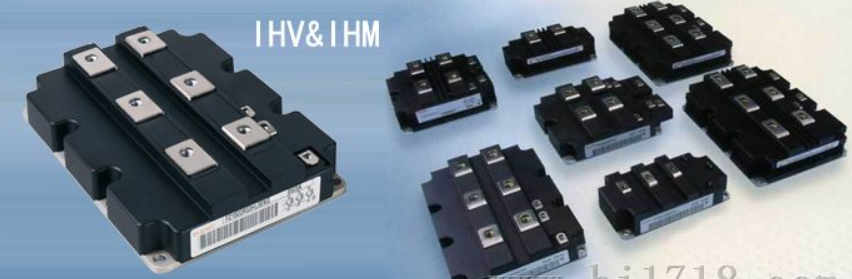

英飞凌IGBT模块
分类

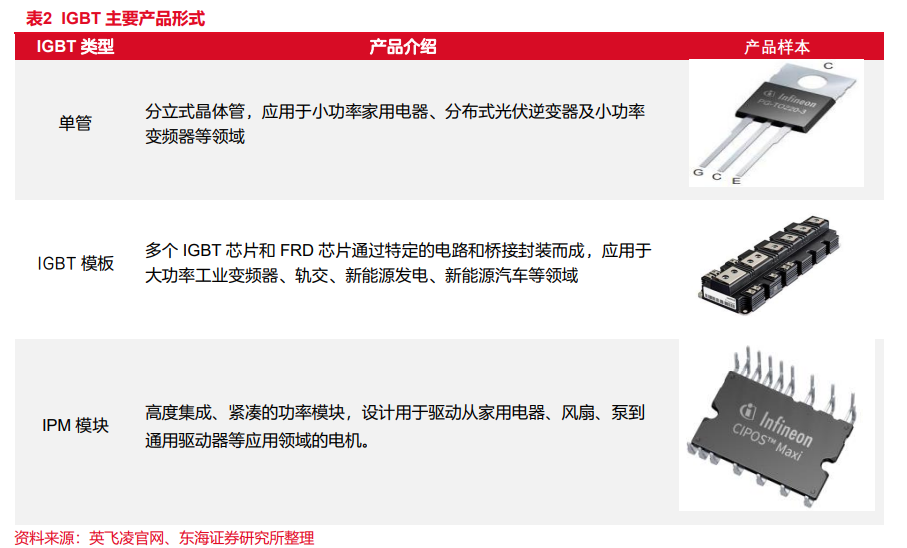

依产品结构形式不同,IGBT 有单管、IGBT 模块和智能功率模块 IPM 三种类型。
IGBT 单管主要应用于小功率家用电器、分布式光伏逆变器及小功率变频器等领域;

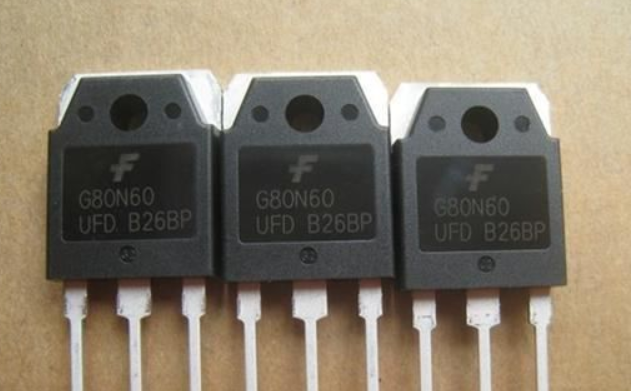

英飞凌IGBT单管
IGBT 模块主要应用于大功率工业变频器、电焊机、新能源汽车(电机控制器、车载空调、充电桩)等领 域(当前市场上销售的多为此类模块化产品);

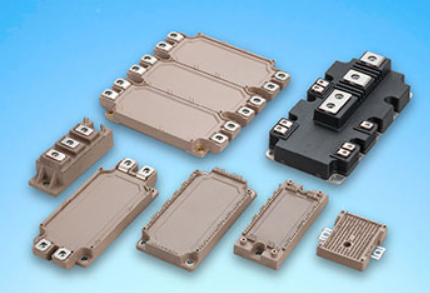

fuji富士IGBT模块
智能功率模块 IPM 主要在变频空调、变频洗衣机等白色家电领域有广泛应用。

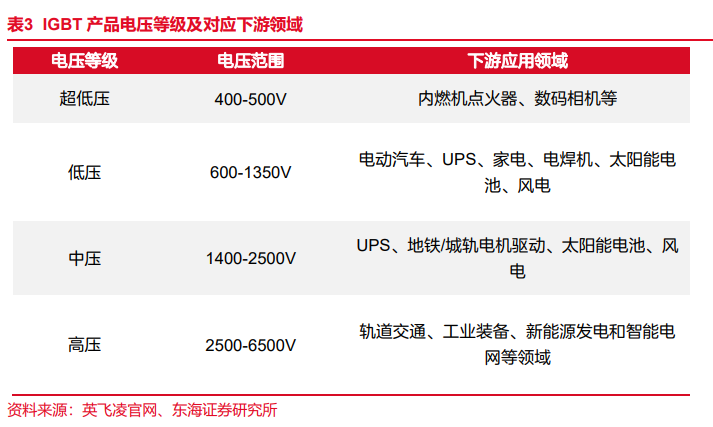

根据应用场景的电压不同,IGBT 有超低压、低压、中压和高压等类型。
其中新能源汽 车、工业控制、家用电器等使用的 IGBT 以中压为主,而轨道交通、新能源发电和智能电网等对电压要求较高,主要使用高压 IGBT。

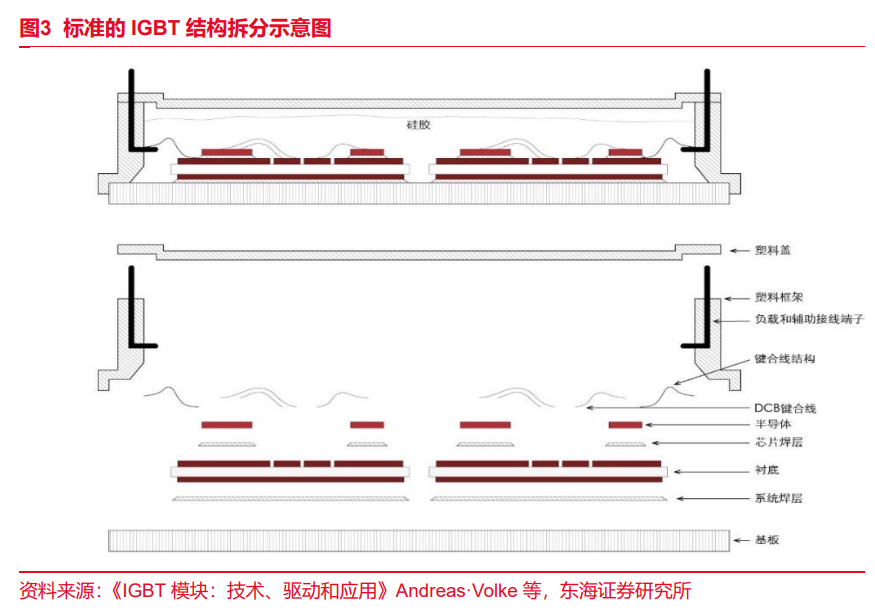

IGBT 多以模块形式出现,IHS 数据显示模块和单管的比例为 3:1。模块是由 IGBT 芯片 与 FWD(续流二极管芯片)通过定制化的电路桥接,并通过塑料框架、衬底及基板等封装而成的模块化半导体产品。
基础工作原理在于,以最小能量损耗实现电流转换,是一种具有隔离栅极结构的双极晶体管;栅极自身就是 MOSFET,因此结合了双极晶体管的高载流能力和高阻断电压的优点。
2022年,我国IGBT行业产量达到0.41亿只,需求量约为1.56亿只,自给率26.3%。

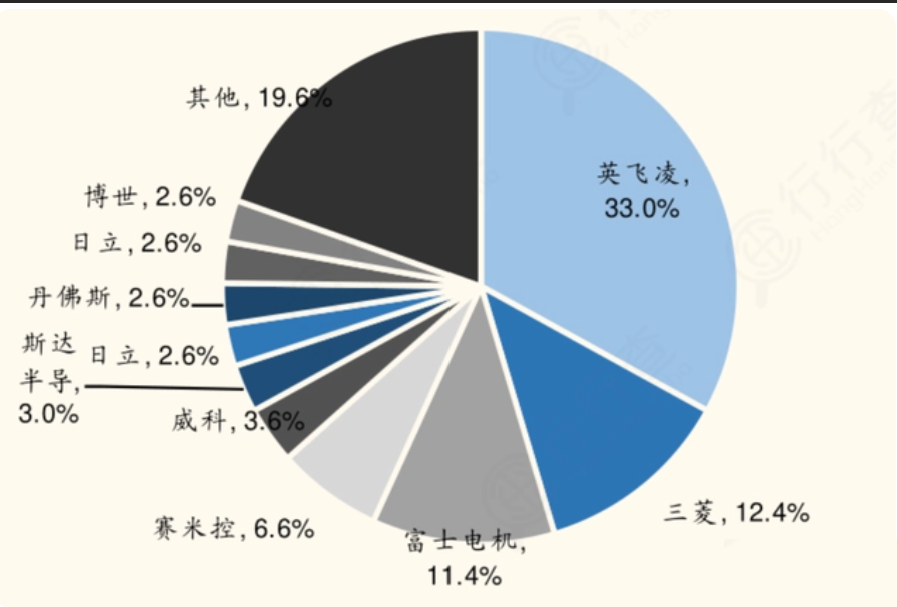

目前,国内IGBT市场主要由英飞凌、三菱电机、富士电机等海外厂商占据,其中占比最高的是英飞凌,为15.9%。
IGBT模组市场CR3达56.91%,国产厂商斯达半导和中车时代的市占率合计占比为5.01%。全球IGBT分立器件市占率前三的厂家市场份额合计达到了53.24%,国产厂商仅士兰微一家以3.5%的市场份额进入全球IGBT分立器件市占率前十厂商。
